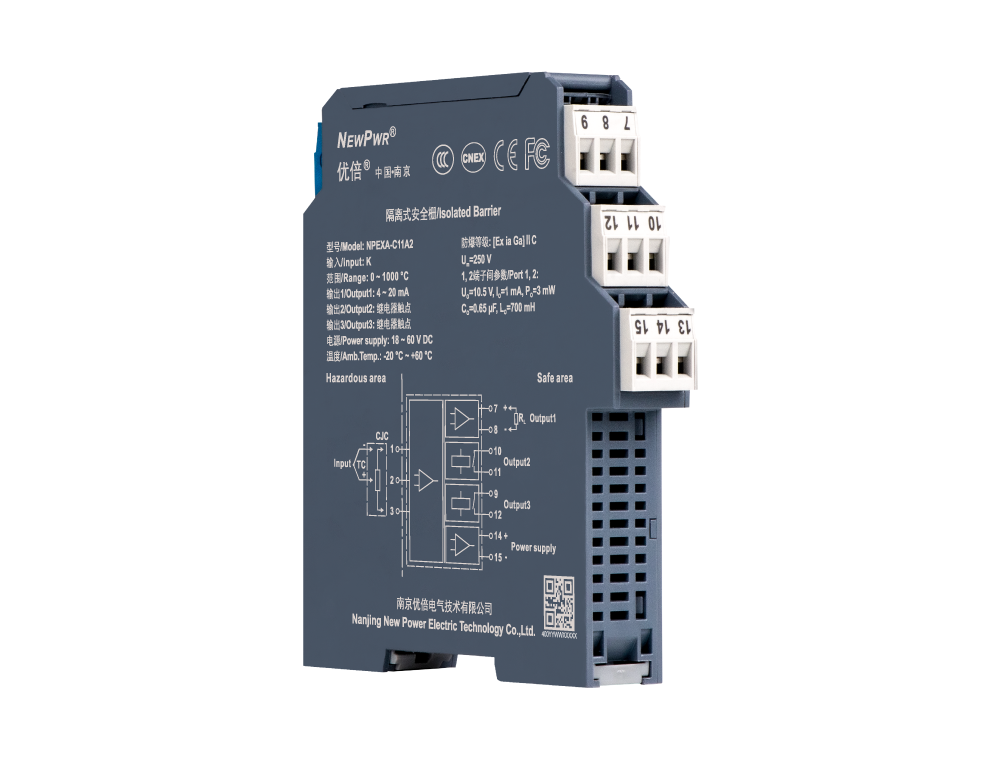

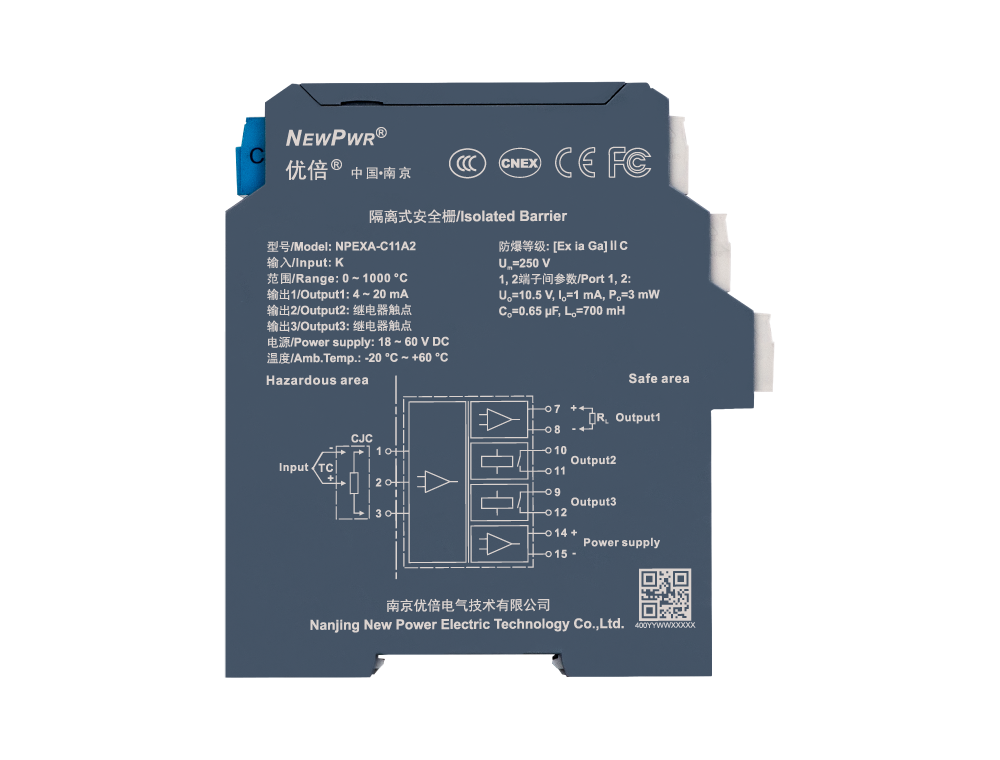

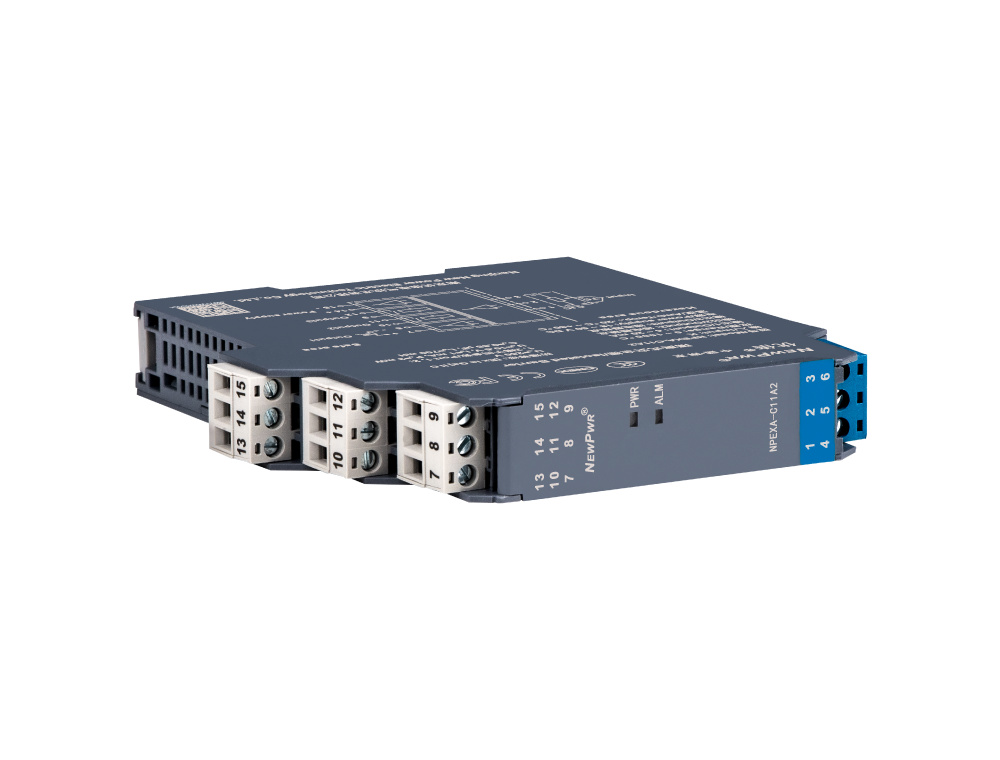

NPEXA-C11A2

热电偶输入安全栅 ，将危险区的热电偶信号 ，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品 ，具体型号见型谱) ，表置冷端赔偿端子 。该产品必要独立供电 ，输入、输出和电源三端隔离 ，拥有在线故障自诊断职能 ，同时拥有2路报警设定职能 Ｄ芄煌ü齈C端或手持编程器对电偶类型、温怀抱程、报警方式与报警值等进行组态设置 。
J9集团国际站【中国区】官方网站 J9集团国际站【中国区】官方网站

输入

输出（具体型号见型谱）

通路

供电

分享
NPEXA-C11A2

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 K、E、S、B、J、T、R、N等热电偶
输出
输出信号 输出1：4 ~ 20 mA；输出2、输出3：继电器触点（报警值、回差、延时可设）
允许负载 RL ≤ 550 Ω
触点容量 250 V AC/2 A或30 V DC/2 A
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
E -100 ℃ ~ +1000 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
J -100 ℃ ~ +1200 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃ ，±0.5 ℃ ≥500 ℃ ，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃ ，±0.5 ℃ ≥500 ℃ ，±0.1 %F.S.
T -20 ℃ ~ +400 ℃ ＜300 ℃ ，±0.3 ℃ ≥300 ℃ ，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃ ，±0.5 ℃ ≥500 ℃ ，±0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
赔偿精度 1 ℃ (赔偿领域：-20 ℃ ~ +60 ℃)
响应功夫 ≤ 500 ms
工作功耗 1.5 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
利用场所 装置于安全区 ，可衔接0区、1区、2区；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备
状态描述
输出状态 在用户不出格指明的情况下 ，无论输入信号出现何种故障状态 ，在满量程领域内输出均追随输入信号变动 (断线之表 ，断线输出0 V/mA) ，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时 ，最幼输出可为0 mA ，最大不超过22 mA)
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 10.5 V (1、2端子间)
Io 38 mA (1、2端子间)
Po 100 mW (1、2端子间)
Co (ⅡC) 0.65 μF (1、2端子间)
Lo (ⅡC) 14 mH (1、2端子间)
