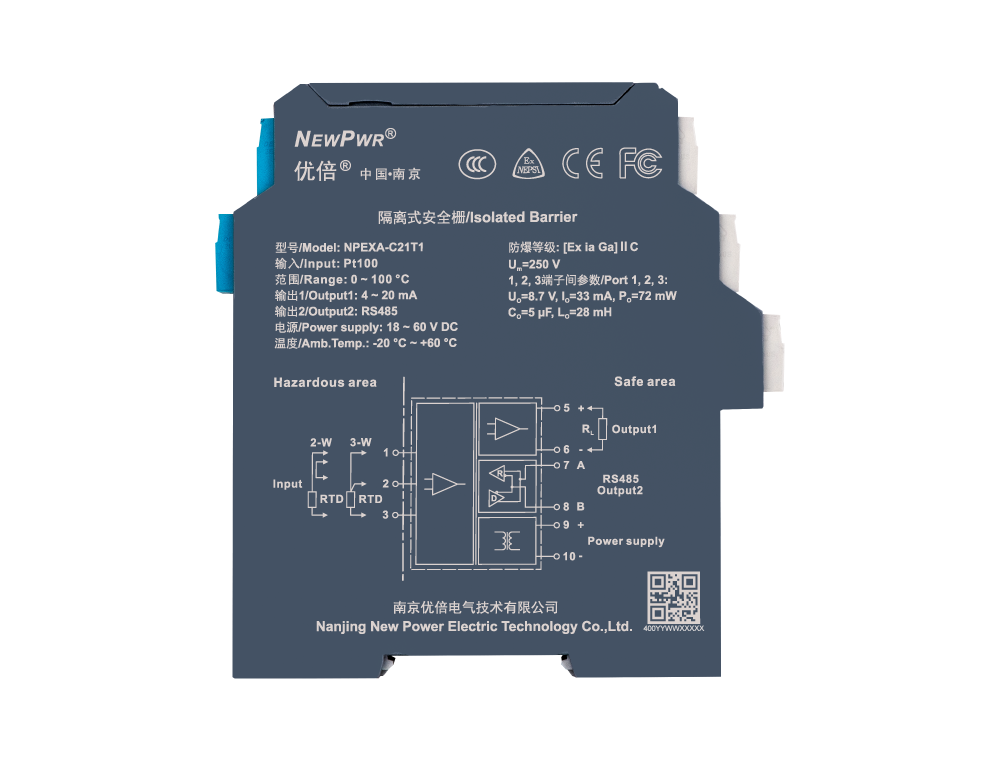

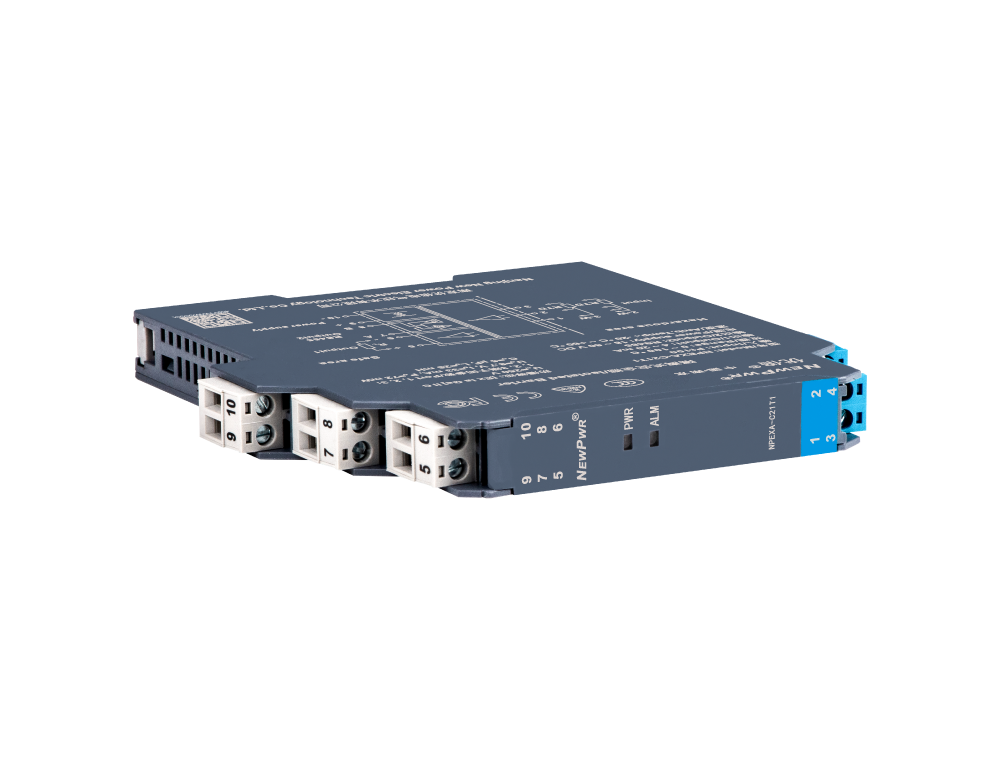

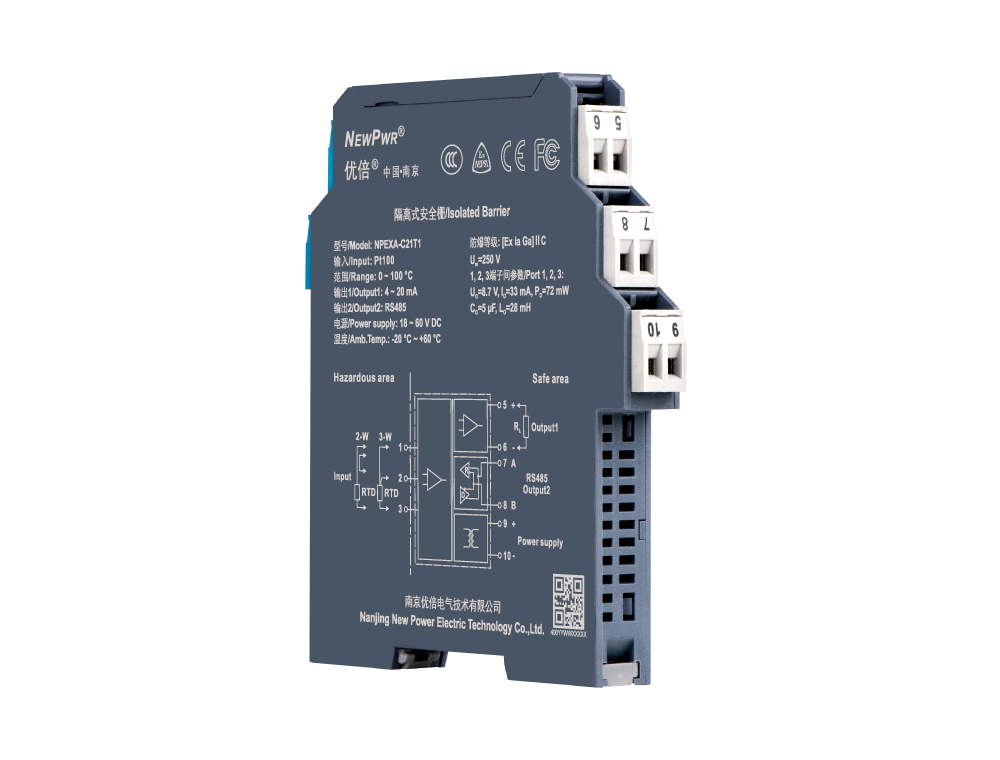

NPEXA-C21T1

热电阻输入安全栅 ，将危险区的热电阻信号 ，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品 ，具体型号见型谱) 。它同时拥有RS485通讯职能 ，能够通过MODBUS-RTU和谈与设备组网 。该产品必要独立供电 ，输入、输出和电源三端隔离 ，拥有在线故障自诊断职能 ，能够通过PC端或手持编程器对电阻类型、温怀抱程等进行组态设置 。
J9集团国际站【中国区】官方网站 J9集团国际站【中国区】官方网站

输入

输出（具体型号见型谱）

通路

供电

分享
NPEXA-C21T1

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 Pt100、Cu100、Cu50、BA1、BA2等热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 输出1：4 ~ 20 mA；输出2：RS485
允许负载 RL ≤ 550 Ω
通讯参数 MODBUS-RTU ，距离≤ 1000 m ，节点数≤ 32
波特率 ≤ 19.2 kbps
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
Pt100 -200 ℃ ~ +850 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
Cu50 -50 ℃ ~ +150 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
Cu100 -50 ℃ ~ +150 ℃ ＜100 ℃ ，±0.1 ℃ ≥100 ℃ ，±0.1 %F.S.
温度漂移 40 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 1.3W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区 ，可衔接0区、1区、2区；?A、?B、?C、ⅢC；T4 ~ T6危险区的本安设备
状态描述
输出状态 在用户不出格指明的情况下 ，无论输入信号出现何种故障状态 ，在满量程领域内输出均追随输入信号变动 (断线之表 ，断线输出0 V/mA) ，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时 ，最幼输出可为0 mA ，最大不超过22 mA)
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 8.7 V (1、2、3端子间)
Io 33 mA (1、2、3端子间)
Po 72 mW (1、2、3端子间)
Co (?C) 5 μF (1、2、3端子间)
Lo (?C) 28 mH (1、2、3端子间)
